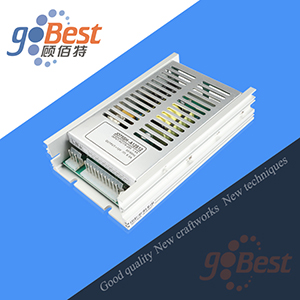

開關電源模塊結合了大多數必要的組件來提供即插即用解決方案，替換了40多個不同的組件。這種集成簡化并加速了系統的設計，大大減少了電源管理組件占用的電路板面積。為了達到所需的電壓精度，通常將這些開關電源模塊放置在電路板上，以驅動電路附近的芯片。但隨著系統復雜度的增加，在電流大、電壓低、頻率高的系統中，布局變得越來越重要。接下來，顧佰特電源適配器制造商將給你一個詳細的介紹。
最常見的隔離開關電源模塊是單列直插封裝(SIP)，開架結構。它們顯然使工程師更容易，并簡化了系統的設計。然而，一般情況下，它們只適用于開關頻率較低的設計，如300kHz或更低的開關頻率。此外，它們的功率密度往往得不到優化，特別是與DC/DC芯片級模塊相比。
開關電源模塊的隔離一般分為兩類：一是輸入輸出隔離，即輸入輸出不一致，二是輸出與輸出隔離。
隨著導體技術的發展，特別是半導體技術、封裝技術和高頻軟開關的大量使用，開關電源模塊的規則密度越來越高，轉換效率也越來越高。應用程序變得越來越簡單。使電源更輕、更小、更薄、噪音更低、可靠性更高、抗干擾發展方向。這些變化也給電源適配器制造商提供了更多更好的選擇。
